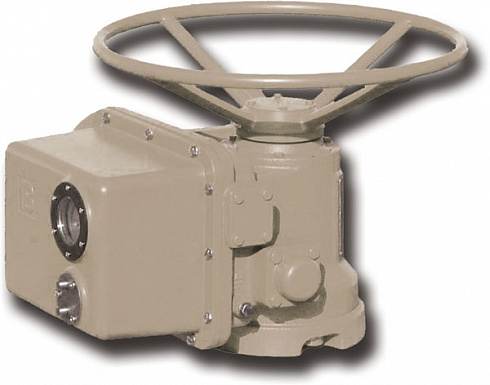

Электроприводы Г3-А, Г3-Б, ГЗ-В, Г3-Г, Г3-Д многооборотные
Серии: ГЗ-А.70; ГЗ-А.100; ГЗ-А.150; ГЗ-Б.200; ГЗ-Б.300; ГЗ-В.600; ГЗ-В.900; ГЗ-Г.2500; ГЗ-Д.5000
Описание многооборотных электроприводов ГЗ (серии А, Б, В, Г, Д)
Многооборотные электрические приводы ГЗ, оснащённые двухсторонними муфтами для ограничения крутящих моментов, позволяют обеспечить автоматизированное управление различными видами запорно-регулирующей арматуры как отечественного, так и зарубежного производства.
Многоповоротные приводы ГЗ предназначены для использования на трубопроводных линиях предприятий энергетики, нефтегазовой промышленности, жилищно-коммунальной сферы и т.п.
Рабочие температуры многооборотных электроприводов ГЗ
|
|
Диапазон рабочих температур, 0C | - 300C до 700C |
| Класс защиты корпуса | IP65 (по заказу IP67 и IP68) |
Технические параметры многооборотных электроприводов ГЗ
- Диапазон крутящего момента, Нм: 50-5000.
- Степень защиты: IP65 с абсолютной защитой от влаги и пыли. При необходимости предусмотрена возможность заказа моделей с защитой класса IP67 или IP68.
- Вариант исполнения: приводы общего назначения или взрывозащищенные приводы (стандарт ExdIIBT4).
- Базовые типоразмеры: ГЗ-А, ГЗ-Б, ГЗ-В, ГЗ-Г, ГЗ-Д. Cовместимы с различными типами запорной трубопроводной арматуры.
- Переход из ручного режима на управление электроприводом:
-Серии А и Б: полуавтоматический.
-Серии В, Г и Д: автоматический.
Технические характеристики многооборотных электроприводов ГЗ (серии А, Б, В, Г, Д)
|
Наименование |
Номинальный крутящий момент на выходном валу |
Частота вращения выходного вала, об./мин. |
Масса, кг |
|
ГЗ-А.70 |
70 |
24 |
25 |
|
ГЗ-А.100 |
100 |
24 |
32 |
|
ГЗ-А.100 |
100 |
48 |
32 |
|
ГЗ-А.150 |
150 |
24 |
32 |
|
ГЗ-А.150 |
150 |
36 |
32 |
|
ГЗ-Б.200 |
200 |
24 |
47 |
|
ГЗ-Б.200 |
200 |
36 |
47 |
|
ГЗ-Б.200 |
200 |
48 |
47 |
|
ГЗ-Б.300 |
300 |
24 |
47 |
|
ГЗ-Б.300 |
300 |
36 |
47 |
|
ГЗ-Б.300 |
300 |
48 |
47 |
|
ГЗ-В.600 |
600 |
24 |
106 |
|
ГЗ-В.600 |
600 |
36 |
106 |
|
ГЗ-В.600 |
600 |
48 |
106 |
|
ГЗ-В.900 |
900 |
24 |
106 |
|
ГЗ-В.900 |
900 |
36 |
106 |
|
ГЗ-В.900 |
900 |
48 |
106 |
|
ГЗ-Г.2500 |
2500 |
24 |
185 |
|
ГЗ-Г.2500 |
2500 |
24 |
185 |
|
ГЗ-Д.5000 |
5000 |
12 |
260 |
Присоединительные размеры многоповоротных электроприводов ГЗ по СТ ЦКБА 062-2009 / ОСТ 26-07-763-73
|
Тип |
Диаметр |
Диаметр |
Размер шпилек, d,мм |
|
А |
70 |
104 |
М12 |
|
Б |
108 |
135 |
М12 |
|
В |
155 |
220 |
М20 |
|
Г |
240 |
330 |
М20 |
|
Д |
320 |
400 |
М20 |
