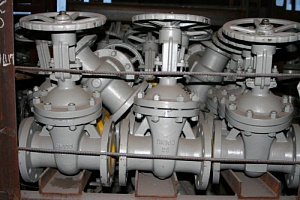

30с64нж задвижка клиновая
- 1
- 2
Высокопрочные задвижки серии 30с64нж предназначены для эксплуатации в самых жёстких условиях. Конструкция устройства рассчитана на давление рабочей среды до 25 кгс/см2 (2,5 МПа). Запорная арматура данной серии применяется на трубопроводах диаметром 50—300 мм в магистралях транспортировки неагрессивных жидкостей и газов при температуре -40 оС— 450 оС.
Название: Задвижка клиновая литая Таблица-фигура: 30с64нж Нормальное давление: 0.0 до 25.0 Рабочая среда: газ, вода, пар, жидкие нефтепродукты Температура рабочей среды, С°: до 425 Материал корпуса: углеродистая сталь Присоединение: под приварку, фланцевое по ГОСТ 12815-80 |
Конструктивные особенности 30с64нж
Корпус и силовые элементы задвижек с выдвижным штоком изготовлены из высокопрочной кованой стали. Основные особенности конструкции:
- запорное устройство выполнено в виде двухдискового клина;
- высокая стойка бугеля обеспечивает защиту зоны подшипника от влияния низких температур;
- запорное устройство клинового типа перемещается по направляющим планкам;
- проваренные сёдла и швы обеспечивают минимальное усадочное напряжение;
- преобразование вращения маховика в поступательное движение затвора производится с помощью резьбовой втулки, закреплённой в подшипнике игольчатого типа;
- для исключения изгибающих нагрузок на шток (шпиндель) предусмотрена специальная Т-образная прямоугольная головка;
- уплотнительные поверхности запорных дисков оснащены наплавками из высоколегированной стали;
- для обеспечения герметичности устройства в конструкции предусмотрены уплотнительные кольца, сальники и асбестовые прокладки;
- типовое соединение с трубопроводом — фланцевое, при необходимости возможна приварка.
Материальное исполнение 30с64нж
- 1. Корпус: сталь 25Л
- 2. Крышка: сталь 25Л
- 3. Клин (диски): сталь25Л
- 4. Шпиндель: 20Х13
- 5. Гайка шпинделя: латунь ЛС59-1
- 6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- 7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- 8. Болт откидной: сталь 35
- 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- 10. Набивка сальника: АГИ, ТРГ
- 11. Маховик: сталь25Л
- 14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- 15. Наплавка на клине: 13Х25Т, 10Х17Т
Габаритные размеры 30с64нж
Диаметр, мм | L, мм | D, мм | D1, мм | n | d, мм | H, мм | H1, мм | DO |
---|---|---|---|---|---|---|---|---|
50 | 180 | 160 | 125 | 4 | 18 | 291 | 349 | 160 |
80 | 210 | 195 | 160 | 8 | 18 | 336 | 419 | 160 |
100 | 230 | 230 | 190 | 8 | 22 | 385 | 485 | 210 |
150 | 403 | 300 | 250 | 8 | 26 | 558 | 709 | 320 |
200 | 419 | 360 | 310 | 12 | 26 | 685 | 892 | 320 |
250 | 457 | 425 | 370 | 12 | 30 | 854 | 1110 | 400 |
300 | 500 | 485 | 430 | 16 | 30 | 998 | 1307 | 460 |
Преимущества 30с64нж
высокопрочная герметичная конструкция;свободный доступ для обслуживания и ремонта ходового узла;
минимальный износ сальниковых уплотнителей;
универсальность монтажа по отношению к направлению потока рабочей среды;
высокая надёжность сальников и резьбовых пар;
длительный срок службы.
Благодаря уникальным эксплуатационным характеристикам задвижки 30с64нж незаменимы при обустройстве трубопроводных магистралей химической, нефте— и газоперерабатывающих отраслей, в системах отопления жилых и производственных помещений и так далее.
В качестве относительных недостатков устройств данной серии можно назвать низкую скорость перемещения запорного клина, крупные габариты и большую массу.
Купить задвижку 30с64нж у завода – производителя чугунных и стальных задвижек ООО «Сибирский арматурный Завод Красный Арматурщик», имеющего представительства в различных регионах России, можно следующим образом:
1 шаг: Заявка
Для приобретения задвижки 30с64нж, производства ООО «Сибирский арматурный Завод Красный Арматурщик», или аналога* (при необходимости), отправьте заявку на адрес электронной почты mail@redarma.ru, в которой укажите наименование (согласно номенклатурному наименованию Тулаэлектропривод) и желаемый вариант оплаты, или свяжитесь с менеджером по телефону - 8 800 333 10 65. В ближайшее время с Вами свяжется представитель отдела продаж нашего предприятия для определения цены, условий оплаты и сроков поставки.
2 шаг: Оформление покупки
После определения деталей по покупке и рассмотрения Вами, направленного в ваш адрес коммерческого предложения завода ООО «САЗ Красный Арматурщик», сообщите о намерении заключить договор о поставке в ваш адрес задвижки 30с64нж (аналог электропривода производства Тулаэлектропривод).
По запросу наше предприятие предоставляет техническую и разрешительную документацию.
3 шаг: Поставка (отгрузка)
После заключения договора, в течение 10 дней, в Ваш адрес будет отправлена задвижка 30с64нж с ближайшего склада компании или склада представителя ООО «Сибирский Арматурный Завод Красный Арматурщик». В комплект поставки входит паспорт и сертификат качества.
4 шаг: Период доставки.
Вы в любой момент можете получить точную информацию о процессе доставки и местонахождении задвижки 30с64нж у специалиста отдела логистики с помощью идентификатора – трек-кода, который присваивается при отправке. По завершении доставки до терминала транспортной компании в вашем городе Вы получите извещение.
5 шаг: Получение товара
Передача продукции заказчику (представителю заказчика) осуществляется в пункте выдачи транспортной компании в городе назначения, или на складе завода изготовителя.
При получении продукции на складе ООО «САЗ Красный Арматурщик» представителем заказчика требуется доверенность.
6 шаг: Получение КЭШ БЭК от ООО «САЗ Красный Арматурщик».
В разделе КЭШ БЭК нашего сайта введите ваш логин и пароль, выданный вместе с задвижкой 30с64нж (полный функциональный аналог электропривода Тулаэлектропривод) и следуйте инструкции, размещенной в вашем личном кабинете на сайте http://redarma.ru/
Узнать цену задвижки 30с64нж можно у онлайн-консультанта или по номеру телефона 8 800 333 10 65.
* Специалисты завода «Красный Арматурщик» помогут вам в подборе функционального аналога электропривода Тулаэлектропривод для задвижки 30с64нж по типу присоединения, материалу исполнения, климатическому исполнению и заданным техническим характеристикам.
Для наших покупателей из регионов России, СНГ и Таможенного Союза действует 100% скидка на доставку задвижки 30с64нж до терминала транспортной компании в городе, из которого осуществляется отправка продукции. Клиентам из Сибири, Дальнего Востока, Крыма и Севастополя мы постараемся предложить особые условия покупки задвижки 30с64нж
