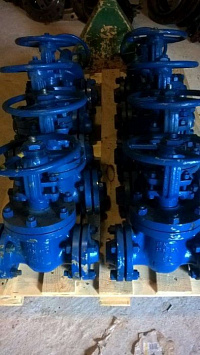

30с99нж задвижка клиновая
Задвижки клиновые двухдисковые с выдвижным шпинделем 30с99нж (ТУ 6310 РК 39013846 ОАО-010-2003) предназначены для установки в качестве запорного устройства на трубопроводах, транспортирующих нефть, нефтепродукты, природный и попутный газ, жидкие и парообразные неагрессивные среды
Устройство и принцип работы 30с99нж
Устройство задвижки клиновой двухдисковой с выдвижным шпинделем показано на рисунке ниже.
Положение задвижки при поставке - "ЗАКРЫТО", при этом клин, шпиндель находятся в нижнем крайнем положении. При включении эл.привода на открытие, кулачковая втулка бугельного узла вращается против часовой стрелки и поднимает шпиндель и клин вверх.
В крайнем верхнем положении "ОТКРЫТО" клин полностью выходит из прохода задвижки. При вращении кулачковой втулки по часовой стрелке происходит закрытие задвижки.
Уплотнение затвора производится клином состоящим из двух дисков, имеющих возможность смещаться друг относительно друга, что позволяет добиться высокой герметичности.
Технические характеристики задвижки 30с99нж
| Условный проход | 100...1200 |
|
Условное давление, РN, МПа |
2,5 (25) |
| Класс герметичности затвора | класс " А " ГОСТ 9544-93* |
|
Присоединение к трубопроводу |
фланцевое, фланцевое с ответными фланцами, под приварку или комбинированное |
| Рабочая среда |
Нефть и нефтепродукты (H2S ?20 мг/л) природный* и попутный газ* (H2S ?20 мг/нм3) жидкие и парообразные неагрессивные среды |
| Температура рабочей среды |
от -20°С до 350°С для У1, от -60°С до 350°С для УХЛ1, |
| Климатическое исполнение | У1 и УХЛ1 |
| Температура окружающей среды, °С |
от -45° до 40° для У1, от -60° до 40° для ХЛ1 |
| Рабочий перепад давления на затворе, МПа (кгс/см2) не более> |
Ду 100... 300 - 2,5(25) Ду 400 - 2,0(20) Ду 500... 800 - 1,25(12,5) |
|
Материал корпусных деталей для У1 для УХЛ1 |
сталь 20, 25Л, 35Л сталь 09Г2С, 25ХГСЛ, 30ХМЛ |
Показатели надежности для воды и пара: |
|
| Полный средний срок службы не менее | 15 лет |
| Полный средний ресурс не менее | 1500 циклов |
| Наработка на отказ не менее | 400 циклов |
Для нефти и нефтепродуктов: |
|
| Полный назначенный срок службы корпусных деталей | 36 лет |
| Полный назначенный ресурс | 3000 циклов |
| Назначенный срок службы выемных частей и комплектующих изделий | 15 лет при назначенном ресурсе 1500 циклов |
| Наработка на отказ в течение 6 лет эксплуатации | не менее 500 циклов |
| Вероятность безотказной работы в течение назначенного ресурса за 6 лет эксплуатации | не ниже 0,95 |
|
Сейсмостойкость |
до 6 баллов по шкале Рихтера |
Принцип работы задвижки 30с99нж
В крайнем нижнем положении "ЗАКРЫТО" отключение эл.привода производится при срабатывании выключателей муфты ограничения крутящего момента. В верхнем положении "ОТКРЫТО" отключение эл.привода производится при срабатывании путевых выключателей.
В случае их отказа отключение эл.привода произойдет от срабатывания выключателей муфты ограничения крутящего момента. При этом буртик шпинделя упирается в коническую наплавку на торце втулки сальникового узла крышки, что создает "верхнее уплотнение" шпинделя, позволяющее проведение набивки смазки или замены сальниковой набивки при наличии давления среды в полости корпуса задвижки.
Для визуального контроля положения клина служит указатель. Нахождение указателя внизу соответствует положению "ЗАКРЫТО", вверху — положению "ОТКРЫТО".
Для удаления воздуха из полости задвижки служит "воздушная" пробка в верхней части крышки. Для нагнетания уплотнительной смазки в узел сальника имеется отверстие на боковой поверхности втулки крышки, в которое ввернут нагнетательный клапан.
Габаритные размеры 30с99нж
| DN, мм | Размеры, мм | Тип привода | Масса без ЭПВ кг, не более | |||||
|---|---|---|---|---|---|---|---|---|
| OD1 | OD2 | L | L1 | Н | Н1 | |||
|
100 |
190 |
230 |
300 |
- |
- |
447 |
А |
49 |
|
150 |
250 |
300 |
350 |
- |
- |
646 |
Б |
108 |
|
200 |
310 |
360 |
480 |
- |
- |
755 |
Б |
168 |
|
250 |
370 |
425 |
550 |
- |
- |
886 |
Б |
210 |
|
300 |
430 |
485 |
750 |
600 |
370 |
1065 |
В |
580 |
|
350 |
490 |
550 |
740 |
600 |
330 |
1210 |
В |
|
|
400 |
550 |
610 |
850 |
650 |
435 |
1460 |
Г |
1150 |
|
500 |
660 |
730 |
1150 |
900 |
525 |
1600 |
Г |
1760 |
|
600 |
770 |
840 |
1160 |
890 |
550 |
2170 |
|
2500 |
|
700 |
875 |
960 |
1346 |
1050 |
568 |
2584 |
Д |
3460 |
|
800 |
990 |
1075 |
1500 |
1150 |
630 |
2807 |
Д |
5570 |
|
1000 |
1170 |
1255 |
1981 |
1550 |
750 |
3332 |
Д |
5700 |
|
1200 |
1390 |
1485 |
2100 |
1650 |
921 |
3869 |
Д |
8300 |
Н1 — максимальная величина заглубления
Задвижки сертифицированы на соответствие ГОСТ Р и имеют Разрешение Госгортехнадзора России на применение на подконтрольных ему объектах.
Требования безопасности по ГОСТ 12.2.063-81 и в соответствии с нормами и правилами Госгортехнадзора России
Купить задвижку 30с99нж у завода – производителя чугунных и стальных задвижек ООО «Сибирский арматурный Завод Красный Арматурщик», имеющего представительства в различных регионах России, можно следующим образом:
1 шаг: Заявка
Для приобретения задвижки 30с99нж, производства ООО «Сибирский арматурный Завод Красный Арматурщик», или аналога* (при необходимости), отправьте заявку на адрес электронной почты mail@redarma.ru, в которой укажите наименование (согласно номенклатурному наименованию Тулаэлектропривод) и желаемый вариант оплаты, или свяжитесь с менеджером по телефону - 8 800 333 10 65. В ближайшее время с Вами свяжется представитель отдела продаж нашего предприятия для определения цены, условий оплаты и сроков поставки.
2 шаг: Оформление покупки
После определения деталей по покупке и рассмотрения Вами, направленного в ваш адрес коммерческого предложения завода ООО «САЗ Красный Арматурщик», сообщите о намерении заключить договор о поставке в ваш адрес задвижки 30с99нж (аналог электропривода производства Тулаэлектропривод).
По запросу наше предприятие предоставляет техническую и разрешительную документацию.
3 шаг: Поставка (отгрузка)
После заключения договора, в течение 10 дней, в Ваш адрес будет отправлена задвижка 30с99нж с ближайшего склада компании или склада представителя ООО «Сибирский Арматурный Завод Красный Арматурщик». В комплект поставки входит паспорт и сертификат качества.
4 шаг: Период доставки.
Вы в любой момент можете получить точную информацию о процессе доставки и местонахождении задвижки 30с99нж у специалиста отдела логистики с помощью идентификатора – трек-кода, который присваивается при отправке. По завершении доставки до терминала транспортной компании в вашем городе Вы получите извещение.
5 шаг: Получение товара
Передача продукции заказчику (представителю заказчика) осуществляется в пункте выдачи транспортной компании в городе назначения, или на складе завода изготовителя.
При получении продукции на складе ООО «САЗ Красный Арматурщик» представителем заказчика требуется доверенность.
6 шаг: Получение КЭШ БЭК от ООО «САЗ Красный Арматурщик».
В разделе КЭШ БЭК нашего сайта введите ваш логин и пароль, выданный вместе с задвижкой 30с99нж (полный функциональный аналог электропривода Тулаэлектропривод) и следуйте инструкции, размещенной в вашем личном кабинете на сайте http://redarma.ru/
Узнать цену задвижки 30с99нж можно у онлайн-консультанта или по номеру телефона 8 800 333 10 65.
* Специалисты завода «Красный Арматурщик» помогут вам в подборе функционального аналога электропривода Тулаэлектропривод для задвижки 30с99нж по типу присоединения, материалу исполнения, климатическому исполнению и заданным техническим характеристикам.
Для наших покупателей из регионов России, СНГ и Таможенного Союза действует 100% скидка на доставку задвижки 30с99нж до терминала транспортной компании в городе, из которого осуществляется отправка продукции. Клиентам из Сибири, Дальнего Востока, Крыма и Севастополя мы постараемся предложить особые условия покупки задвижки 30с99нж
