Применение приварных фланцев
Плоские приварные фланцы ГОСТ 33259-2015 используются на различных трубопроводах для присоединения арматуры, резервуаров, приборов, патрубков и т. д.
Применяется во всех отраслях промышленности - энергетической, химической, нефтяной, газовой и др.
Материалы исполнения стальных плоских фланцев
- Углеродистая сталь (Ст20)
- Легированная сталь (09Г2С - морозоустойчивая)
- Нержавеющая сталь (12X18Н10Т)
Технические характеристики и параметры плоских приварных фланцев (ГОСТ 33259-2015)
| Тип фланца | Параметры среды | Характеристики фланца | ||
|---|---|---|---|---|
| Давление условное Ру, МПа (кгс/см2) | Температура С | Материал фланца | Условный диаметр Dу, мм | |
| Фланец плоский приварной ГОСТ 33259-2015 | 0,1; 0,25 |
от -70°С до 300°С |
сталь Ст20, 09Г2С, 12Х18Н10Т,10Х17Н13М, 15Х5М | 10-2400 |
| 0,6; 1,0 | 10-1600 | |||
| 1,6 | 10-1200 | |||
| 2,5 | 1-800 | |||

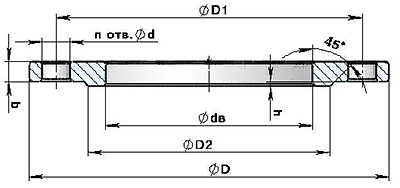

Присоединительные и габаритные размеры стальных плоских приварных фланцев (ГОСТ 33259-2015)
|
Dy,
мм |
D,
мм |
D1,
мм |
dв,
мм |
b,
мм |
d,
мм |
к-во отв.n,
шт. |
Масса,
кг |
|
Pу = 0,6 МПа (6 кгс/см2)
|
|||||||
|
15
|
80
|
55
|
19
|
10
|
11
|
4
|
0,33
|
|
20
|
90
|
65
|
26
|
12
|
11
|
4
|
0,53
|
|
25
|
100
|
75
|
33
|
12
|
11
|
4
|
0,64
|
|
32
|
120
|
90
|
39
|
13
|
14
|
4
|
1,01
|
|
40
|
130
|
100
|
46
|
13
|
14
|
4
|
1,21
|
|
50
|
140
|
110
|
59
|
13
|
14
|
4
|
1,33
|
|
65
|
160
|
130
|
78
|
13
|
14
|
4
|
1,63
|
|
80
|
185
|
150
|
91
|
15
|
18
|
4
|
2,44
|
|
100
|
205
|
170
|
110
|
15
|
18
|
4
|
2,85
|
|
125
|
235
|
200
|
135
|
17
|
18
|
8
|
3,88
|
|
150
|
260
|
225
|
161
|
17
|
18
|
8
|
4,39
|
|
200
|
315
|
280
|
222
|
19
|
18
|
8
|
5,89
|
|
250
|
370
|
335
|
273
|
20
|
18
|
12
|
7,67
|
|
300
|
435
|
395
|
325
|
20
|
22
|
12
|
10,28
|
|
350
|
485
|
445
|
377
|
22
|
22
|
12
|
12,58
|
|
400
|
535
|
495
|
426
|
24
|
22
|
16
|
15,20
|
|
450
|
590
|
550
|
480
|
24
|
22
|
16
|
17,25
|
|
500
|
640
|
600
|
530
|
25
|
22
|
16
|
19,72
|
|
600
|
755
|
705
|
630
|
25
|
26
|
20
|
26,24
|
|
800
|
975
|
920
|
820
|
27
|
30
|
24
|
46,14
|
|
1000
|
1175
|
1120
|
1 020
|
31
|
30
|
28
|
64,36
|
|
Pу = 1,0 МПа (10 кгс/см2)
|
|||||||
|
15
|
95
|
65
|
19
|
10
|
14
|
4
|
0,51
|
|
20
|
105
|
75
|
26
|
12
|
14
|
4
|
0,74
|
|
25
|
115
|
85
|
33
|
12
|
14
|
4
|
0,89
|
|
32
|
135
|
100
|
39
|
14
|
18
|
4
|
1,40
|
|
40
|
145
|
110
|
46
|
15
|
18
|
4
|
1,71
|
|
50
|
160
|
125
|
59
|
15
|
18
|
4
|
2,06
|
|
65
|
180
|
145
|
78
|
17
|
18
|
4
|
2,80
|
|
80
|
195
|
160
|
91
|
17
|
18
|
4
|
3,19
|
|
100
|
215
|
180
|
110
|
19
|
18
|
8
|
3,96
|
|
125
|
245
|
210
|
135
|
21
|
18
|
8
|
5,40
|
|
150
|
280
|
240
|
161
|
21
|
22
|
8
|
6,62
|
|
200
|
335
|
295
|
222
|
21
|
22
|
8
|
8,05
|
|
250
|
390
|
350
|
273
|
23
|
22
|
12
|
10,65
|
|
300
|
440
|
400
|
325
|
24
|
22
|
12
|
12,90
|
|
400
|
565
|
515
|
426
|
26
|
26
|
16
|
21,56
|
|
450
|
615
|
565
|
480
|
26
|
26
|
20
|
22,76
|
|
500
|
670
|
620
|
530
|
28
|
26
|
20
|
27,70
|
|
600
|
780
|
725
|
630
|
31
|
30
|
20
|
39,40
|
|
800
|
1010
|
950
|
820
|
37
|
33
|
24
|
79,16
|
|
1000
|
1220
|
1160
|
1020
|
43
|
33
|
28
|
118,43
|
|
Pу = 1,6 МПа (16 кгс/см2)
|
|||||||
|
10
|
90
|
60
|
15
|
12
|
14
|
4
|
0,54
|
|
15
|
95
|
65
|
19
|
12
|
14
|
4
|
0,61
|
|
20
|
105
|
75
|
26
|
14
|
14
|
4
|
0,86
|
|
25
|
115
|
85
|
33
|
16
|
14
|
4
|
1,17
|
|
32
|
135
|
100
|
39
|
16
|
18
|
4
|
1,58
|
|
40
|
145
|
110
|
46
|
17
|
18
|
4
|
1,96
|
|
50
|
160
|
125
|
59
|
19
|
18
|
4
|
2,58
|
|
65
|
180
|
145
|
78
|
21
|
18
|
4
|
3,42
|
|
80
|
195
|
160
|
91
|
21
|
18
|
4
|
3,71
|
|
100
|
215
|
180
|
110
|
23
|
18
|
8
|
4,73
|
|
125
|
245
|
210
|
135
|
25
|
18
|
8
|
6,38
|
|
150
|
280
|
240
|
161
|
25
|
22
|
8
|
7,81
|
|
200
|
335
|
295
|
222
|
27
|
22
|
12
|
10,10
|
|
250
|
405
|
355
|
273
|
28
|
26
|
12
|
14,49
|
|
300
|
460
|
410
|
325
|
28
|
26
|
12
|
17,78
|
|
350
|
520
|
470
|
377
|
30
|
26
|
16
|
22,88
|
|
400
|
580
|
525
|
426
|
34
|
30
|
16
|
31,00
|
|
450
|
640
|
585
|
480
|
38
|
30
|
20
|
39,64
|
|
500
|
710
|
650
|
530
|
44
|
33
|
20
|
57,01
|
|
600
|
840
|
770
|
630
|
45
|
39
|
20
|
80,03
|
|
800
|
1020 | 950 | 820 | 49 | 39 | 24 | 104,41 |
|
1000
|
1255 | 1170 | 1020 | 58 | 45 | 28 | 179,37 |
|
Pу = 2,5 МПа (25 кгс/см2)
|
|||||||
|
15
|
95
|
65
|
19
|
14
|
14
|
4
|
0,70
|
|
20
|
105
|
75
|
26
|
16
|
14
|
4
|
0,98
|
|
25
|
115
|
85
|
33
|
16
|
14
|
4
|
1,17
|
|
32
|
135
|
100
|
39
|
18
|
18
|
4
|
1,77
|
|
40
|
145
|
110
|
46
|
19
|
18
|
4
|
2,18
|
|
50
|
160
|
125
|
59
|
21
|
18
|
4
|
2,71
|
|
65
|
180
|
145
|
78
|
21
|
18
|
8
|
3,22
|
|
80
|
195
|
160
|
91
|
23
|
18
|
8
|
4,06
|
|
100
|
230
|
190
|
110
|
25
|
22
|
8
|
5,92
|
|
125
|
270
|
220
|
135
|
27
|
26
|
8
|
8,26
|
|
150
|
300
|
250
|
161
|
27
|
26
|
8
|
10,12
|
|
200
|
360
|
310
|
222
|
29
|
26
|
12
|
13,34
|
|
250
|
425
|
370
|
273
|
31
|
30
|
12
|
18,90
|
|
300
|
485
|
430
|
325
|
32
|
30
|
16
|
23,95
|
|
350
|
550
|
490
|
377
|
38
|
33
|
16
|
34,35
|
|
400
|
610
|
550
|
426
|
40
|
33
|
16
|
44,62
|
|
500
|
730
|
660
|
530
|
48
|
39
|
20
|
67,30
|
|
600
|
840
|
770
|
630
|
49
|
39
|
20
|
90,87
|
|
800
|
1075
|
990
|
820
|
63
|
45
|
24
|
181,43
|
