Приварные воротниковые фланцы предназначены для работы в температурной среде от -70°С до 450°С
Применение воротниковых фланцев по ГОСТ 33259-2015
Воротниковые фланцы ГОСТ 33259-2015 используются для мотнажа трубопроводной арматуры и соединения трубопроводов в энергетической, химической, нефтяной, газовой и др. отраслей промышленности.
Материалы исполнения стальных воротниковых фланцев
- Углеродистая сталь (Ст 20)
- Нержавеющая сталь (12Х18Н10Т)
- Легированная сталь (09Г2С -морозоустойчивая)
Технические характеристики и параметры воротниковых фланцев (ГОСТ 33259-2015)
| Тип фланца | Параметры среды | Марка материала | |||
|---|---|---|---|---|---|
| Давление условное Ру, МПа (кгс/см2) | Температура °К (°С) | Фланец | Шпилька или болт | Гайка | |
| Фланец воротниковый стальной встык (под приварку) ГОСТ 33259-2015 |
от 0,1 (1)
до 10,0 (100)
|
от 233° (-40°)
до 698° (425°)
|
Сталь 20 по ГОСТ 1050-80 |
20х13 по ГОСТ 5632-72 | |
|
от 0,1 (1)
до 20,0 (200)
|
от 243° (-30°)
до 723° (450°)
|
Стали 20,25,35 по ГОСТ 1050-88 | Стали 10,20,25 по ГОСТ 1050-88 | ||
|
от 233° (-40°)
до 723° (450°)
|
12х18Н10Т
по ГОСТ 5632-72
|
20х13 по ГОСТ 5632-72 | |||
|
от 203° (-70°C)
до 623° (350°C)
|
09Г2С
по ГОСТ 19281-89
|
20х13 по ГОСТ 5632-72 | |||

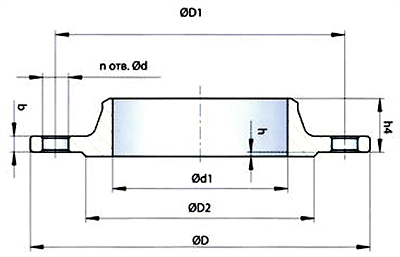

Присоединительные и габаритные размеры стальных воротниковых фланцев (ГОСТ 33259-2015)
|
Dy,
мм |
D,
мм |
D1,
мм |
d,
мм |
Dm,
мм |
Dn,
мм |
d1,
мм |
b,
мм |
h4,
мм |
к-во отв. n,
шт. |
Масса,
кг |
|
Pу = 1,0 МПа (10 кгс/см2)
|
||||||||||
|
15
|
95
|
65
|
14
|
30
|
19
|
12
|
10
|
33
|
4
|
0,58
|
|
20
|
105
|
75
|
14
|
38
|
26
|
18
|
12
|
36
|
4
|
0,87
|
|
25
|
115
|
85
|
14
|
45
|
33
|
25
|
12
|
38
|
4
|
1,05
|
|
32
|
135
|
100
|
18
|
55
|
39
|
31
|
13
|
40
|
4
|
1,54
|
|
40
|
145
|
110
|
18
|
62
|
46
|
38
|
13
|
42
|
4
|
1,83
|
|
50
|
160
|
125
|
18
|
76
|
58
|
49
|
13
|
42
|
4
|
2,26
|
|
65
|
180
|
145
|
18
|
94
|
77
|
66
|
15
|
45
|
4
|
3,17
|
|
80
|
195
|
160
|
18
|
105
|
90
|
78
|
15
|
47
|
4
|
3,67
|
|
100
|
215
|
180
|
18
|
128
|
110
|
96
|
17
|
48
|
8
|
4,70
|
|
125
|
245
|
210
|
18
|
156
|
135
|
121
|
19
|
57
|
8
|
6,71
|
|
150
|
280
|
240
|
22
|
180
|
161
|
146
|
19
|
57
|
8
|
8,17
|
|
200
|
335
|
295
|
22
|
240
|
222
|
202
|
19
|
58
|
8
|
11,35
|
|
250
|
390
|
350
|
22
|
290
|
278
|
254
|
21
|
60
|
12
|
14,64
|
|
300
|
440
|
400
|
22
|
345
|
330
|
303
|
22
|
60
|
12
|
18,66
|
|
400
|
565
|
515
|
26
|
445
|
432
|
398
|
22
|
60
|
16
|
30,00
|
|
500
|
670
|
620
|
26
|
550
|
535
|
501
|
24
|
65
|
20
|
39,20
|
|
600
|
780
|
725
|
30
|
650
|
636
|
602
|
24
|
65
|
20
|
48,80
|
|
800
|
1 010
|
950
|
33
|
850
|
826
|
792
|
27
|
75
|
24
|
87,24
|
|
1 000
|
1 220
|
1 160
|
33
|
1 050
|
1 028
|
992
|
29
|
80
|
28
|
119,19
|
|
Pу = 1,6 МПа (16 кгс/см2)
|
||||||||||
|
15
|
95
|
65
|
14
|
30
|
19
|
12
|
12
|
33
|
4
|
0,68
|
|
20
|
105
|
75
|
14
|
38
|
26
|
18
|
12
|
36
|
4
|
0,87
|
|
25
|
115
|
85
|
14
|
45
|
33
|
25
|
12
|
38
|
4
|
1,05
|
|
32
|
135
|
100
|
18
|
55
|
39
|
31
|
13
|
40
|
4
|
1,54
|
|
40
|
145
|
110
|
18
|
64
|
46
|
38
|
13
|
42
|
4
|
1,85
|
|
50
|
160
|
125
|
18
|
76
|
58
|
49
|
13
|
45
|
4
|
2,28
|
|
65
|
180
|
145
|
18
|
94
|
77
|
66
|
15
|
47
|
4
|
3,19
|
|
80
|
195
|
160
|
18
|
110
|
90
|
78
|
17
|
50
|
4
|
4,21
|
|
100
|
215
|
180
|
18
|
130
|
110
|
96
|
17
|
50
|
8
|
4,90
|
|
125
|
245
|
210
|
18
|
156
|
135
|
121
|
19
|
57
|
8
|
6,75
|
|
150
|
280
|
240
|
22
|
180
|
161
|
146
|
19
|
57
|
8
|
8,30
|
|
200
|
335
|
295
|
22
|
240
|
222
|
202
|
21
|
58
|
12
|
11,79
|
|
250
|
405
|
355
|
26
|
292
|
278
|
254
|
23
|
65
|
12
|
17,36
|
|
300
|
460
|
410
|
26
|
346
|
330
|
303
|
24
|
66
|
12
|
22,76
|
|
350
|
520
|
470
|
26
|
400
|
382
|
351
|
28
|
70
|
16
|
32,04
|
|
400
|
580
|
525
|
30
|
450
|
432
|
398
|
32
|
75
|
16
|
43,00
|
|
500
|
710
|
650
|
33
|
559
|
535
|
501
|
38
|
90
|
20
|
70,97
|
|
600
|
840
|
770
|
39
|
660
|
636
|
602
|
41
|
90
|
20
|
99,30
|
|
Pу = 2,5 МПа (25 кгс/см2)
|
||||||||||
|
15
|
95
|
65
|
14
|
30
|
19
|
12
|
14
|
33
|
4
|
0,79
|
|
20
|
105
|
75
|
14
|
38
|
26
|
18
|
14
|
34
|
4
|
0,97
|
|
25
|
115
|
85
|
14
|
45
|
33
|
25
|
14
|
36
|
4
|
1,18
|
|
32
|
135
|
100
|
18
|
56
|
39
|
31
|
16
|
43
|
4
|
1,83
|
|
40
|
145
|
110
|
18
|
64
|
46
|
38
|
16
|
45
|
4
|
2,19
|
|
50
|
160
|
125
|
18
|
76
|
58
|
49
|
17
|
45
|
4
|
2,78
|
|
65
|
180
|
145
|
18
|
96
|
77
|
66
|
19
|
50
|
8
|
3,71
|
|
80
|
195
|
160
|
18
|
110
|
90
|
78
|
19
|
52
|
8
|
4,44
|
|
100
|
230
|
190
|
22
|
132
|
110
|
96
|
21
|
58
|
8
|
6,51
|
|
125
|
270
|
220
|
26
|
160
|
135
|
121
|
23
|
65
|
8
|
9,41
|
|
150
|
300
|
250
|
26
|
186
|
161
|
146
|
25
|
68
|
8
|
12,52
|
|
200
|
360
|
310
|
26
|
245
|
222
|
202
|
27
|
75
|
12
|
17,44
|
|
250
|
425
|
370
|
30
|
300
|
278
|
254
|
29
|
75
|
12
|
24,40
|
|
300
|
485
|
430
|
30
|
352
|
330
|
303
|
32
|
80
|
16
|
33,29
|
|
400
|
610
|
550
|
33
|
464
|
432
|
398
|
40
|
100
|
16
|
64,81
|
|
500
|
730
|
660
|
39
|
570
|
535
|
500
|
44
|
100
|
20
|
88,91
|
|
600
|
840
|
770
|
39
|
670
|
636
|
600
|
49
|
115
|
20
|
123,70
|
|
800
|
1075
|
990
|
45
|
874
|
826
|
790
|
55
|
135
|
24
|
213,90
|
|
Pу = 4,0 МПа (40 кгс/см2)
|
||||||||||
|
15
|
95
|
65
|
14
|
30
|
19
|
12
|
14
|
33
|
4
|
0,79
|
|
20
|
105
|
75
|
14
|
38
|
26
|
18
|
14
|
34
|
4
|
0,97
|
|
25
|
115
|
85
|
14
|
45
|
33
|
25
|
14
|
36
|
4
|
1,18
|
|
32
|
135
|
100
|
18
|
56
|
39
|
31
|
16
|
43
|
4
|
1,83
|
|
40
|
145
|
110
|
18
|
64
|
46
|
38
|
16
|
45
|
4
|
2,19
|
|
50
|
160
|
125
|
18
|
76
|
58
|
48
|
17
|
45
|
4
|
2,81
|
|
65
|
180
|
145
|
18
|
96
|
77
|
66
|
19
|
50
|
8
|
3,71
|
|
80
|
195
|
160
|
18
|
112
|
90
|
78
|
21
|
55
|
8
|
4,80
|
|
100
|
230
|
190
|
22
|
138
|
110
|
96
|
23
|
65
|
8
|
7,40
|
|
125
|
270
|
220
|
26
|
160
|
135
|
120
|
25
|
65
|
8
|
10,00
|
|
150
|
300
|
250
|
26
|
186
|
161
|
145
|
27
|
68
|
8
|
13,03
|
|
200
|
375
|
320
|
30
|
250
|
222
|
200
|
35
|
85
|
12
|
24,44
|
|
250
|
445
|
385
|
33
|
310
|
278
|
252
|
39
|
98
|
12
|
37,59
|
|
300
|
510
|
450
|
33
|
368
|
330
|
301
|
42
|
112
|
16
|
57,10
|
|
400
|
655
|
585
|
39
|
480
|
432
|
398
|
54
|
135
|
16
|
106,76
|
|
500
|
755
|
670
|
45
|
580
|
535
|
495
|
58
|
140
|
20
|
132,33
|
|
Pу = 6,3 МПа (63 кгс/см2)
|
||||||||||
|
15
|
105
|
75
|
14
|
38
|
19
|
12
|
16
|
46
|
4
|
1,15
|
|
20
|
125
|
90
|
18
|
48
|
26
|
18
|
18
|
54
|
4
|
1,80
|
|
25
|
135
|
100
|
18
|
52
|
33
|
25
|
20
|
56
|
4
|
2,30
|
|
32
|
150
|
110
|
22
|
64
|
39
|
31
|
21
|
60
|
4
|
2,94
|
|
40
|
165
|
125
|
22
|
74
|
46
|
37
|
21
|
65
|
4
|
3,75
|
|
50
|
175
|
135
|
22
|
86
|
58
|
47
|
23
|
67
|
4
|
4,63
|
|
80
|
210
|
170
|
22
|
120
|
90
|
77
|
27
|
72
|
8
|
7,22
|
|
100
|
250
|
200
|
26
|
140
|
110
|
94
|
29
|
77
|
8
|
10,71
|
|
150
|
340
|
280
|
33
|
206
|
161
|
142
|
35
|
105
|
8
|
24,60
|
|
200
|
405
|
345
|
33
|
264
|
222
|
198
|
41
|
110
|
12
|
36,60
|
|
250
|
470
|
400
|
39
|
316
|
278
|
246
|
45
|
115
|
12
|
50,89
|
|
300
|
530
|
460
|
39
|
370
|
330
|
294
|
50
|
120
|
16
|
68,15
|
|
400
|
670
|
585
|
45
|
484
|
432
|
386
|
62
|
155
|
16
|
135,80
|
