Модели: СППК4-100-16 СППК4-150-16 СППК4-200-16
Технические характеристики 17с13нж (СППК4)
- Наименование: Клапан предохранительный без ручного подрыва.
- Обозначение: 17с13нж (СППК4).
- Рабочая среда: вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2 мм в год.
- Климатическое исполнение по ГОСТ15150: У1.
- Узел ручного подрыва: не комплектуется.
- Температура рабочей среды: от минус 40 до 425 oС.
- Температура окружающей среды: от минус 40 до 40 oС
- Изготовление и поставка: по ТУ 3742-005-22294686-2009.

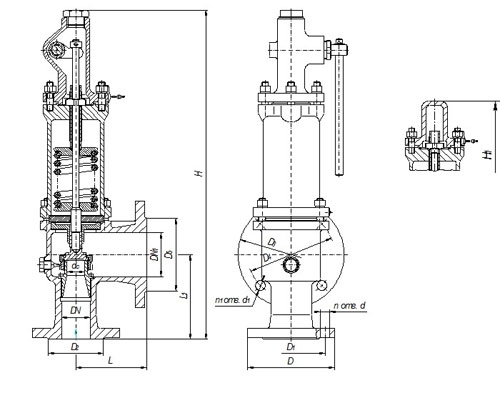

Габаритные и присоединительные размеры клапана 17с13нж (СППК4)
| Ду, мм | D | D1 | D2 | DN1 | D3 | D4 | D5 | L | L1 | H | Н1 | dc | n | d | n1 | d |
| 200 | 335 | 295 | 268 | 300 | 435 | 395 | 365 | 280 | 320 | 1060 | 985 | 132 | 12 | 22 | 12 | 22 |
