Технические характеристики 17с23нж
- Наименование: Клапан предохранительный.
- Обозначение: 17с23нж.
- Рабочая среда: вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2 мм в год.
- Климатическое исполнение по ГОСТ15150: У1.
- Узел ручного подрыва: не комплектуется.
- Условные диаметры: 50, 80, 100 и 150 мм.
- Температура рабочей среды: от минус 40 до 425 oС.
- Температура окружающей среды: от минус 40 до 40 oС.
- Изготовление и поставка: по ТУ 3742-005-22294686-2009.
|
Параметры |
Технические данные |
||||
| Диаметр номинальный на входе Ду, мм |
Ду50 |
Ду80 |
Ду100 |
Ду150 |
|
| Давление номинальное на входе Ру,МПа (кгс/см²) |
4,0 (40) |
||||
| Диаметр номинальный на выходе Ду1, мм |
Ду80 |
Ду100 |
Ду150 |
Ду200 |
|
| Давление номинальное выходного фланца Ру1, МПа (кгс/см²) |
1,6 (16) |
||||
| Площадь сечения седла Fc, мм² |
855 |
1256 |
1809 |
4416 |
|
| Ход штока при максимальном подъеме золотника над седлом h, мм |
15 |
20 |
|||
| Коэффициент расхода α для газообразных сред, не менее: |
0,8 |
0,8 |
|||
| Коэффициент расхода α для жидких сред, не менее: |
0,5 |
0,4 |
|||
| Давление начала открытия Рно, МПа (кгс/см²) |
1,05 Рн |
||||
| Давление полного открытия Рпо, МПа (кгс/см²) |
Рн 0,05 (0,5) для Рн≤0,3 МПа |
||||
|
1,15 Рн для Рн>0,3 МПа |
|||||
| Давление закрытия Рз |
≥0,8 Рн |
||||
| Допустимая протечка в затворе, см³/мин |
5 |
10 |
15 |
||
| Присоединительные размеры и размеры уплотнительных поверхностей фланцевпо ГОСТ12815 |
входного - исп. 3 ряд 2 на условное давление Ру 4,0 МПа, |
||||
|
выходного - исп. 1 ряд 2 на условное давление Ру 1,6 МПа |
|||||
Диапазон давлений настройки пружины клапана 17с23нж (Рн, кг/см2)
|
Ду50 |
Ду80 |
Ду100 |
Ду150 |
|
(0,5-1,2) 10 |
(0,5-1,2) 30 |
(8-16) 55 |
(8-12) 74 |
|
(1,2-2,5) 11 |
(1,2-3) 31 |
(16-26) 56 |
(12-18) 75 |
|
(2,5-4) 12 |
(3-5) 32 |
(26-40) 57 |
(18-25) 76 |
|
(4-8) 13 |
(5-8) 33 |
|
(25-35) 77 |
|
(8-20) 5 |
(8-20) 5 |
|
(35-40) 78 |
|
(20-30) 6 |
(20-30) 6 |
|
|
|
(30-40) 7 |
(30-40) 7 |
Основные материалы изготовления клапана 17с23нж
|
Наименование детали |
Материал |
|
Корпус, крышка, колпак |
Сталь 25Л ГОСТ977 |
|
Золотник, седло |
Сталь 20Х13 ГОСТ5632 |
|
Наплавка уплотнений затвора |
- |
|
Шток, перегородка |
Сталь 20Х13 ГОСТ5632 |
|
Пружина |
Сталь 50ХФА ГОСТ14959 |

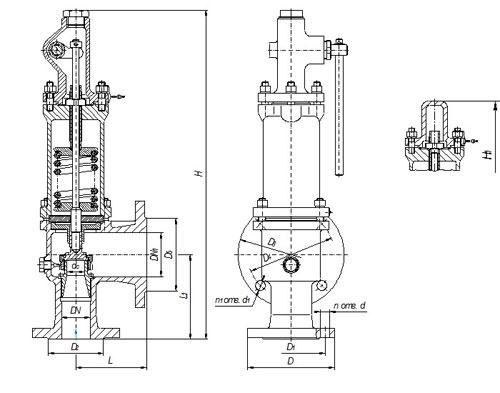

Габаритные и присоединительные размеры клапана 17с23нж
|
Ду, мм |
D |
D1 |
D2 |
DN1 |
D3 |
D4 |
D5 |
D6 |
L |
L1 |
H |
Н1 |
dc |
n |
d |
n1 |
d |
|
50 |
160 |
125 |
102 |
80 |
195 |
160 |
133 |
88 |
130 |
155 |
603 |
530 |
33 |
8 |
18 |
8 |
22 |
|
80 |
195 |
160 |
133 |
100 |
215 |
180 |
158 |
121 |
150 |
175 |
680 |
605 |
40 |
8 |
18 |
8 |
22 |
|
100 |
230 |
190 |
158 |
150 |
280 |
240 |
212 |
150 |
160 |
200 |
788 |
715 |
48 |
8 |
22 |
8 |
22 |
|
150 |
300 |
250 |
212 |
200 |
335 |
295 |
268 |
204 |
205 |
245 |
925 |
850 |
75 |
8 |
26 |
12 |
2 |
Гарантия и срок службы на клапан 17с23нж
- Гарантийный срок эксплуатации: 12 месяцев со дня ввода в эксплуатацию.
- Срок консервации: 3 года.
- Срок службы: не менее 15 лет.
- Наработка на отказ: 180 циклов.
