Наименование:
|
Клапан предохранительный пружинный
|
|
Обозначение:
|
17с6нж
|
Диаметр, мм (Ду / DN):
|
50-150
|
Нормальное давление, кгс/см2 (Ру):
|
16
|
Таблица-фигура:
|
17с6нж
|
Рабочая среда:
|
вода, пар, воздух, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и
|
Температура рабочей среды, C2:
|
-40 до 450
|
Материал корпуса:
|
сталь 20Л
|
Тип присоединения:
|
фланцевое по ГОСТ 12815-80
|
Условное обозначение:
|
СППК4Р, СППК5Р
|
Технические характеристики клапана 17с6нж
Основными характеристиками 17с6нж являются давление срабатывания, количество сбрасываемой среды за единицу времени и пропускная способность. Сила давления, при которой срабатывает устройство, настраивается на специальном оборудовании.
Для удаления частиц грязи, которые накапливаются в процессе работы, и проверки работоспособности устройства предусмотрен специальный элемент для ручного открытия.
Параметры
|
Технические данные
|
Диаметр номинальный на входе Ду, мм
|
Ду50
|
Ду80
|
Ду100
|
Ду150
|
Давление номинальное на входе Ру,МПа (кгс/см²)
|
1,6 (16)
|
Диаметр номинальный на выходе Ду1, мм
|
Ду80
|
Ду100
|
Ду150
|
Ду200
|
Давление номинальное выходного фланца Ру1, МПа (кгс/см²)
|
0,6 (6)
|
1,6 (16)
|
0,6 (6)
|
Площадь сечения седла Fc, мм²
|
855
|
1256
|
1809
|
4416
|
Ход штока при максимальном подъеме золотника над седлом h, мм
|
15
|
20
|
Коэффициент расхода α для газообразных сред, не менее:
|
0,8
|
0,8
|
Коэффициент расхода α для жидких сред, не менее:
|
0,5
|
0,4
|
Давление начала открытия Рно, МПа (кгс/см²)
|
1,05 Рн
|
Давление полного открытия Рпо, МПа (кгс/см²)
|
Рн 0,05 (0,5) для Рн≤0,3 МПа
|
1,15 Рн для Рн>0,3 МПа
|
Давление закрытия Рз
|
≥0,8 Рн
|
Допустимая протечка в затворе, см³/мин
|
5
|
10
|
15
|
Присоединительные размеры и размеры уплотнительных поверхностей фланцевпо ГОСТ12815
|
входного - исп. 1 ряд 2 на условное давление Ру 1,6 МПа,
|
выходного - исп. 1 ряд 2 на условное давление Ру 0,6 МПа (для Ду100 Ру 1,6 МПа)
|
Диапазон давлений настройки пружины клапана 17с6нж (Рн, кг/см2)
Ду50
|
Ду80
|
Ду100>
|
Ду150
|
0,5-1,2 (10)
|
0,5-1,2 (30)
|
0,5-1 (50)
|
0,5-1,5 (70)
|
0,8-1,6 (51)
|
1,5-3 (71)
|
1,2-2,5 (11)
|
1,2-3 (31)
|
1,5-3 (52)
|
3-5 (72)
|
2,5-4 (12)
|
3-5 (32)
|
2,5-4,5 (53)
|
5-8 (73)
|
4-8 (13)
|
5-8 (33)
|
4,5-8,5 (54)
|
8-12 (74)
|
8-16 (14)
|
8-16 (34)
|
8-16 (55)
|
12-16 (75)
|
Материалы применяемые для изготовления клапана 17с6нж
Наименование детали
|
Материал
|
Корпус, крышка, колпак
|
Сталь 25Л ГОСТ977
|
Золотник, седло
|
Сталь 20Х13 ГОСТ5632
|
Наплавка уплотнений затвора
|
-
|
Шток, перегородка
|
Сталь 20Х13 ГОСТ5632
|
Пружина
|
Сталь 50ХФА ГОСТ14959
|

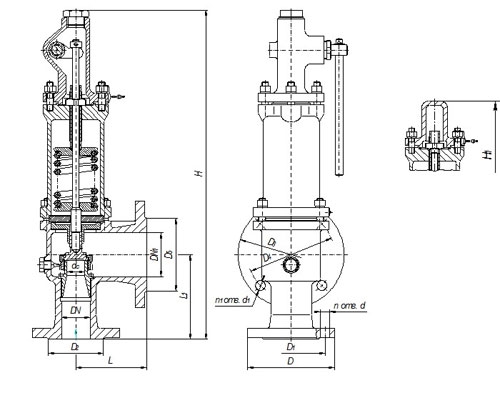

Габаритные и присоединительные размеры клапана 17с6нж
Ду, мм
|
D
|
D1
|
D2
|
DN1
|
D3
|
D4
|
D5
|
L
|
L1
|
H
|
Н1
|
dc
|
n
|
d
|
n1
|
d
|
50
|
160
|
125
|
102
|
80
|
185
|
150
|
128
|
130
|
155
|
603
|
530
|
33
|
4
|
18
|
4
|
18
|
80
|
195
|
160
|
133
|
100
|
205
|
170
|
148
|
150
|
175
|
680
|
605
|
40
|
4
|
18
|
4
|
18
|
100
|
215
|
180
|
158
|
150
|
280
|
240
|
212
|
160
|
200
|
788
|
715
|
48
|
8
|
18
|
8
|
22
|
150
|
280
|
240
|
212
|
200
|
315
|
280
|
258
|
205
|
245
|
925
|
850
|
75
|
8
|
22
|
8
|
18
|
