Модели: ПУ 25-40 ПУ 50-40 ПУ 50-40-01 ПУ 80-40 ПУ 80-40-01 ПУ 100-40 ПУ 100-40-01 ПУ 150-40
Рабочая среда: вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные к стали 20Л. Скорость коррозии не более 0,1 мм/год.
Температура рабочей среды: от - 40 до 425 0С.
Переключающее устройство 23с17нж
Таблица фигура: 23с17нж
Материал Корпуса: сталь 20Л
Присоединение: фланцевое по ГОСТ 12815-80 (исп.3 - вх.фланец, исп.1 - вых.фланец, ряд 2)

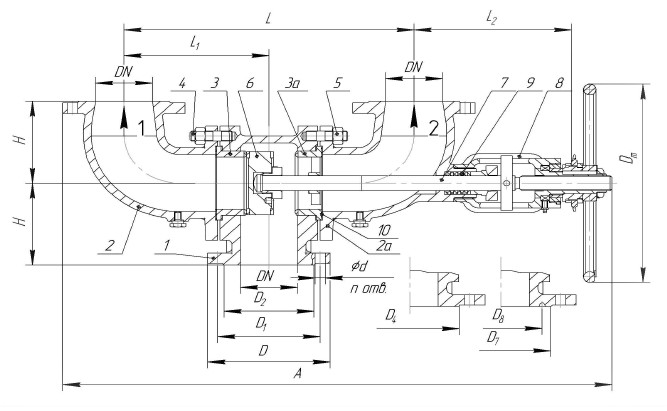

Габаритные и присоединительные размеры импульсно-предохранительного устройства 23с17нж
Обозначение |
DN, мм
|
PN,
кгс/см2
|
L, мм
|
L1, мм |
L2, мм
|
A, мм |
D1, мм |
D4, мм |
D, мм
|
n отв.
|
d, мм |
H, мм |
B, мм |
Dм, мм |
ПУ 25-40 |
25 |
40 |
340 |
170 |
250 |
720 |
85 |
57 |
115 |
4 |
14 |
95 |
14 |
240 |
ПУ 50-40 |
50 |
40 |
340 |
170 |
250 |
750 |
125 |
87 |
160 |
4 |
18 |
105 |
17 |
320 |
ПУ 50-40-01 |
50 |
40 |
430 |
260 |
250 |
850 |
125 |
87 |
160 |
4 |
18 |
105 |
17 |
320 |
ПУ 80-40 |
80 |
40 |
430 |
215 |
275 |
875 |
160 |
120 |
195 |
8 |
18 |
150 |
19 |
320 |
ПУ 80-40-01 |
80 |
40 |
510 |
295 |
275 |
955 |
160 |
120 |
195 |
8 |
18 |
150 |
19 |
320 |
ПУ 100-40 |
100 |
40 |
510 |
255 |
250 |
1070 |
190 |
149 |
230 |
8 |
22 |
165 |
21 |
400 |
ПУ 100-40-01 |
100 |
40 |
705 |
450 |
360 |
1270 |
190 |
149 |
230 |
8 |
22 |
165 |
21 |
400 |
ПУ 150-40 |
150 |
40 |
705 |
352,5 |
375 |
1325 |
250 |
203 |
300 |
8 |
26 |
220 |
27 |
400 |
ПУ 150-40-01 |
150 |
40 |
780 |
427,5 |
460 |
1485 |
250 |
203 |
300 |
8 |
26 |
220 |
27 |
400 |
