Клапан предназначен для регулирования расхода воды, воздуха и пара в системах отопления, вентиляции и кондиционирования воздуха, в автоматизированных системах обработки воды. Рабочая среда - жидкая или газообразная, нейтральная к материалам деталей, соприкасающихся со средой при температуре от — 15 до 225°C. Присоединение к трубопроводу — фланцевое с присоединительными размерами по ГОСТ 12815-80. Материал: корпуса — чугун СЧ20, плунжера — сталь 20X13. Условная пропускная способность Кv: 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 м3/час. Герметичность затвора - 0,1 % от Кv. Привод — Электрический исполнительный механизм: ЕСПА, МРП-1.6М или ST-01. |
Ду | L | H | Масса, кг |
---|---|---|---|
15 | 200 | 470 | 17,5 |

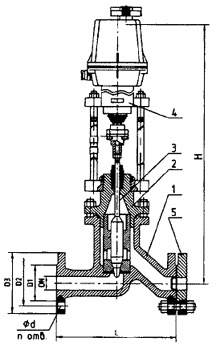

Габаритные и присоединительные размеры 25ч943нж
DN, мм | Размеры, мм | Масса, кг | ||||||
---|---|---|---|---|---|---|---|---|
D1 | D2 | D3 | n | d | H | L | ||
15 | 47 | 65 | 95 | 4 | 14 | 540 | 130 | 18 |
