Рабочая среда: вода, пар при температуре до 150°C. Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп.1 ряд 2) Материал корпуса: чугун. Условная пропускная способность Кv:
Герметичность затвора — 0,001 от Кv. Привод: Электрический исполнительный механизм. |
Ду | L | H | Масса, кг |
---|---|---|---|
25 | 160 | 495 | 19,5 |
50 | 230 | 530 | 26,4 |
65 | 290 | 454 | 40,0 |
80 | 310 | 550 | 44,0 |
100 | 350 | 700 | 67,0 |
125 | 400 | 760 | 100,0 |
|

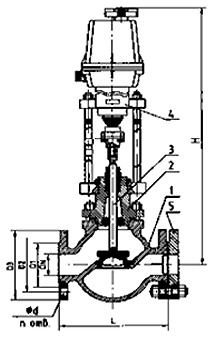

Габритные и присоединительные размеры 25ч945нж
DN, мм | Размеры, мм | Масса, кг | ||||||
---|---|---|---|---|---|---|---|---|
D1 | D2 | D3 | n | d | H | L | ||
25 | 68 | 85 | 115 | 4 | 14 | 495 | 160 | 19,5 |
50 | 102 | 125 | 160 | 18 | 535 | 230 | 26,4 | |
65 | 122 | 145 | 180 | 545 | 290 | 40 | ||
80 | 133 | 160 | 195 | 570 | 310 | 44 | ||
100 | 158 | 180 | 215 | 8 | 760 | 350 | 67 | |
125 | 184 | 210 | 245 | 755 | 400 |
100 |
