11с31п - Кран шаровой стальной приварной
Диапазон размеров: DN 15 - DN 300; Класс давления: PN 40 для кранов Ду 15 - Ду 50, PN 25 для кранов Ду 65 - Ду 300; Тип присоединения: под приварку по ГОСТ 16037. |
|

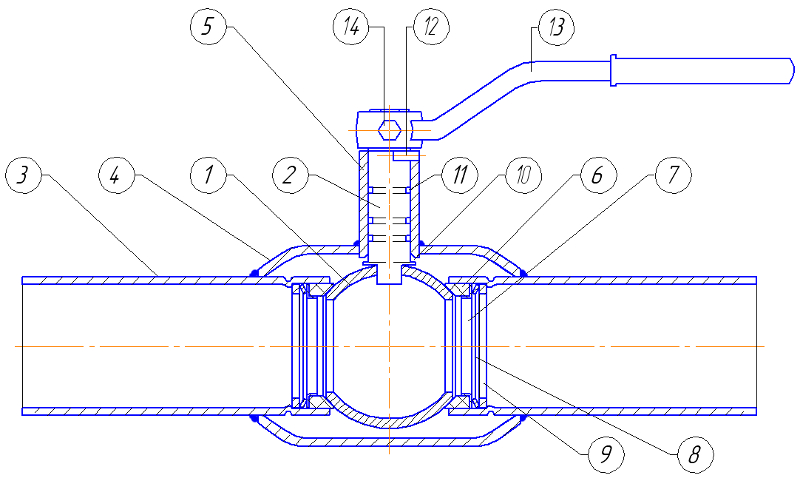

Материал составных частей кранов стальных шаровых 11с31п
| № | Деталь | Стандарт |
|---|---|---|
| 1 | Пробка шаровая | Сталь 14Х17Н2 ГОСТ 5632 |
| 2 | Шток | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок | Сталь 20 ГОСТ 1050 |
| 4 | Корпус | Сталь 20 ГОСТ 1050 |
| 5 | Стакан | Сталь 20 ГОСТ 1050 |
| 6 | Кольцо уплотнительное шара | Фторопласт Ф4К20 ГОСТ 10007 |
| 7 | Втулка крепежная | Сталь 08Х13 ГОСТ 5632 |
| 8 | Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
| 9 | Шайба упорная | Сталь 3 ГОСТ 103 |
| 10 | Прокладка штока | Фторопласт Ф4 ГОСТ 10007 |
| 11 | Кольцо уплотнительное штока | Резина ИРП-1287 ГОСТ 9833 |
| 12 | Штифт | Сталь 45Х ГОСТ 4543 |
| 13 | Рукоятка | Сталь 3 ГОСТ 103 |
| 14 | Винт | ГОСТ 7798 |
| * | Фланец | Сталь 3сп ГОСТ 535 |
