11с33п - Кран шаровой стальной фланцевый BREEZE Диапазон размеров: DN 50 - DN 300; Класс давления: PN 16; Тип присоединения:
|
|

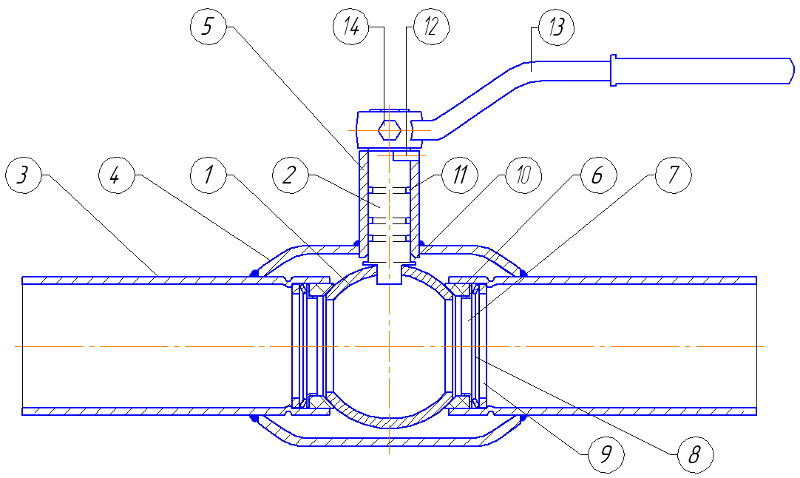

Основные материалы изготовления кранов 11с33п
№ | Деталь | Стандарт |
---|---|---|
1 | Пробка шаровая | Сталь 14Х17Н2 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок | Сталь 20 ГОСТ 1050 |
4 | Корпус | Сталь 20 ГОСТ 1050 |
5 | Стакан | Сталь 20 ГОСТ 1050 |
6 | Кольцо уплотнительное шара | Фторопласт Ф4К20 ГОСТ 10007 |
7 | Втулка крепежная | Сталь 08Х13 ГОСТ 5632 |
8 | Пружина тарельчатая | Сталь 65Г ГОСТ 14959 |
9 | Шайба упорная | Сталь 3 ГОСТ 103 |
10 | Прокладка штока | Фторопласт Ф4 ГОСТ 10007 |
11 | Кольцо уплотнительное штока | Резина ИРП-1287 ГОСТ 9833 |
12 | Штифт | Сталь 45Х ГОСТ 4543 |
13 | Рукоятка | Сталь 3 ГОСТ 103 |
14 | Винт | ГОСТ 7798 |
* | Фланец | Сталь 3сп ГОСТ 535 |
