19с73нж клапан обратный поворотный

В наличии

Среда: вода, пар и другие нетоксичные среды при температуре до 425 °С; нефть, нефтепродукты, синтетические масла при температуре до 300 °С – DN 200.
Присоединение к трубопроводу: (фланцевое, стяжное, под приварку)

Материал корпуса: углеродистая сталь
Герметичность затвора: допустимые протечки: DN 80, 100 – 3 см³/мин, DN 150 – 5 см³/мин, DN 200 – 7 см³/мин
Установочное положение на трубопроводе: на горизонтальном и наклонном ( угол наклона не более 15°С) трубопроводах.

Климатическое исполнение клапана 19с73нж (примечание: * - возможна поставка с КОФ)

Модель клапана, Ду, мм	Типы присоединений	Климатическое исполнение
19с73нж 150	под приварку, межфланцевое, фланцевое*	У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т)
19с73нж 200	под приварку, межфланцевое, фланцевое*	У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т)
19с73нж 300	под приварку, межфланцевое, фланцевое*	У1 (ст.20) ХЛ1 (ст.09г2с) УХЛ1 (ст.12х18н10т)

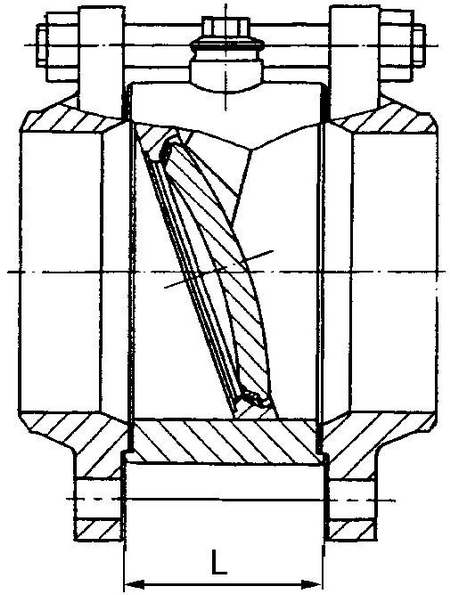

Габаритные размеры клапана 19с73нж:

Клапан 19с73нж

Условное обозначение	DN	19с73нж PN, кгс/см2
	DN	40
	мм	d, мм	d1, мм	D, мм	L, мм	L1, мм
Клапан 19с73нж, 19нж73нж	150	145	161	300	250	115
Клапан 19с73нж, 19нж73нж	200	200	222	375	360	190
Клапан 19с73нж, 19нж73нж	300	301	330	510	430	206
