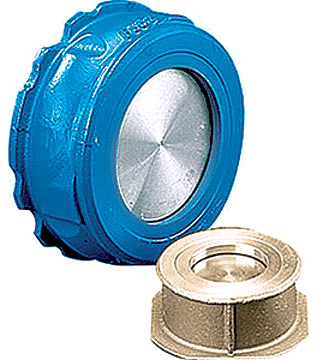

Клапан обратный тарельчатый Данфосс NVD 802 предназначен для установки между фланцами. Клапаны обратные предназначены для предотвращения обратного течения среды, герметичного закрытия прохода при обратном направлении потока.
| Материалы | Технические данные | Монтаж. длина, мм | Масса, кг | PN, атм | DN, мм | |
|---|---|---|---|---|---|---|
|
Корпус: латунь (DN 15 – 50); чугун GG-25 (DN 65-100); чугун GGG-40 (DN 125-200) Тарелка: нержавеющая сталь (DN 15 – 100); чугун (DN 125 – 200) Соединение: межфланцевое PN 16 |
Pраб = 16атм Траб = -10° 200°C (Ду 15 – 50) |
16,0 19,0 22,0 28,0 31,5 40,0 46,0 50,0 60,0 90,0 106,0 140,0 |
4,24 7,80 12,40 18,00 28,00 40,10 72,50 111,00 182,00 302,00 370,00 546,00 |
0,10 0,14 0,23 0,35 0,52 0,73 1,52 2,17 3,35 8,55 12,70 23,40 |
15 20 25 32 40 50 65 80 100 125 150 200 |
