Задвижки 30с941нж представляют собой аналог устройств серии 30с41нж, за исключением типа управления. Если во втором случае управление ручное, то в задвижках 30с941нж предусмотрен электрический привод.

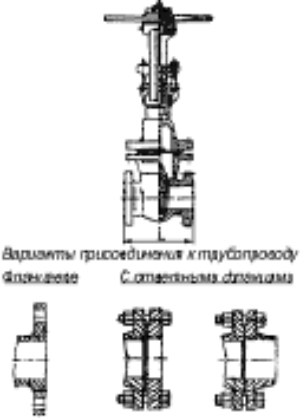

Среда: вода, пар при температуре до 300°С; жидкие и газообразные нефтепродукты, водогазонефтяные смеси при температуре до 425°С; попутный и природный газы при температуре от -40 до 200°С Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп. 1, ряд 2) — исп. I; фланцевое с ответными фланцами — исп. II коническая передача — исп. III Материал корпуса: углеродистая и легированная сталь Герметичность затвора: по классу "А" ГОСТ 9544-93 Климатическое исполнение: У1 (от -40 до 40°С); ХЛ1 (от -60 до 40°С) по ГОСТ 15150-69 Привод: под электропривод; электропривод. |
Назначение задвижки 30с941нж
Клиновые задвижки фланцевого типа с выдвижным штоком (шпинделем) и электроприводом 30с941нж предназначены для автоматического управления подачей неагрессивной газообразной или жидкой среды в магистралях с рабочим давлением 16 кгс/см2 (16 МПа) в температурном диапазоне от -40 оС до 450 оС.
Эксплуатация задвижек данного типа предусмотрена на трубопроводах с диаметром 50—700 мм.

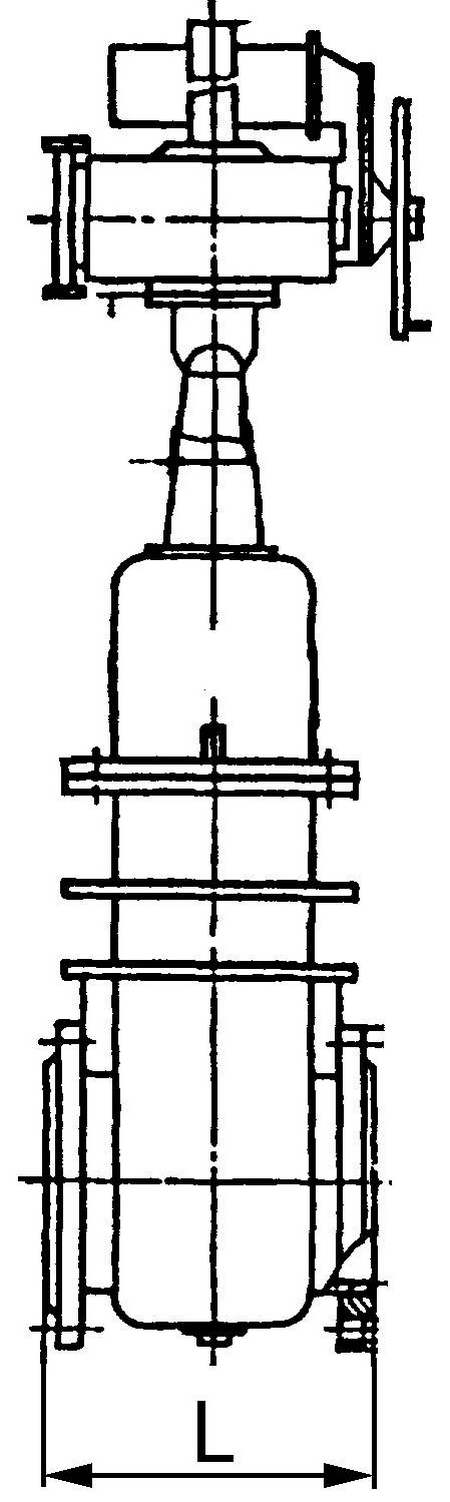

Габаритные размеры и масса задвижки 30с941нж
|
DN | Исп. | L | Масса | |
---|---|---|---|---|---|
под эл./пр. | эл./привод | ||||
|
80
|
I
|
203
|
36
|
78
|
II
|
46
|
86
|
|||
100/80
|
I
|
229
|
40
|
80
|
|
II
|
52
|
93
|
|||
100
|
I
|
53
|
94
|
||
II
|
66
|
107
|
|||
150
|
I
|
267
|
99
|
149
|
|
II
|
121
|
176
|
|||
200
|
I
|
292
|
120
|
190
|
|
II
|
150
|
200
|
|||
200/150
|
I
|
|
120
|
190
|
|
II
|
150
|
200
|
|||
250
|
I
|
330
|
260
|
335
|
|
II
|
305
|
385
|
|||
300
|
I
|
356
|
409
|
555
|
|
II
|
471
|
617
|
|||
350/300
|
I
|
550
|
454
|
556
|
|
II
|
521
|
642
|
|||
400/300
|
I
|
600
|
563
|
556
|
|
II
|
845
|
761
|
|||
350
|
I
|
550
|
510
|
646
|
|
II
|
698
|
834
|
|||
400
|
I
|
500
|
720
|
944
|
|
II
|
810
|
1056
|
1 шаг: Заявка
Для приобретения задвижки 30с941нж, производства ООО «Сибирский арматурный Завод Красный Арматурщик», или аналога* (при необходимости), отправьте заявку на адрес электронной почты mail@redarma.ru, в которой укажите наименование (согласно номенклатурному наименованию Тулаэлектропривод) и желаемый вариант оплаты, или свяжитесь с менеджером по телефону - 8 800 333 10 65. В ближайшее время с Вами свяжется представитель отдела продаж нашего предприятия для определения цены, условий оплаты и сроков поставки.
2 шаг: Оформление покупки
После определения деталей по покупке и рассмотрения Вами, направленного в ваш адрес коммерческого предложения завода ООО «САЗ Красный Арматурщик», сообщите о намерении заключить договор о поставке в ваш адрес задвижки 30с941нж (аналог электропривода производства Тулаэлектропривод).
По запросу наше предприятие предоставляет техническую и разрешительную документацию.
3 шаг: Поставка (отгрузка)
После заключения договора, в течение 10 дней, в Ваш адрес будет отправлена задвижка 30с941нж с ближайшего склада компании или склада представителя ООО «Сибирский Арматурный Завод Красный Арматурщик». В комплект поставки входит паспорт и сертификат качества.
4 шаг: Период доставки.
Вы в любой момент можете получить точную информацию о процессе доставки и местонахождении задвижки 30с941нж у специалиста отдела логистики с помощью идентификатора – трек-кода, который присваивается при отправке. По завершении доставки до терминала транспортной компании в вашем городе Вы получите извещение.
5 шаг: Получение товара
Передача продукции заказчику (представителю заказчика) осуществляется в пункте выдачи транспортной компании в городе назначения, или на складе завода изготовителя.
При получении продукции на складе ООО «САЗ Красный Арматурщик» представителем заказчика требуется доверенность.
6 шаг: Получение КЭШ БЭК от ООО «САЗ Красный Арматурщик».
В разделе КЭШ БЭК нашего сайта введите ваш логин и пароль, выданный вместе с задвижкой 30с941нж (полный функциональный аналог электропривода Тулаэлектропривод) и следуйте инструкции, размещенной в вашем личном кабинете на сайте http://redarma.ru/
Узнать цену задвижки 30с941нж можно у онлайн-консультанта или по номеру телефона 8 800 333 10 65.
* Специалисты завода «Красный Арматурщик» помогут вам в подборе функционального аналога электропривода Тулаэлектропривод для задвижки 30с941нж по типу присоединения, материалу исполнения, климатическому исполнению и заданным техническим характеристикам.
Для наших покупателей из регионов России, СНГ и Таможенного Союза действует 100% скидка на доставку задвижки 30с941нж до терминала транспортной компании в городе, из которого осуществляется отправка продукции. Клиентам из Сибири, Дальнего Востока, Крыма и Севастополя мы постараемся предложить особые условия покупки задвижки 30с941нж.
